Особенности перевозки гибких теплоизолированных пластиковых труб.
В нашей практике неоднократно происходили случаи, когда покупатель пытался сэкономить на доставке продукции и отправлял на отгрузку свой транспорт. В итоге погрузка заканчивалась неудачно, а клиент срочно искал новый транспорт. Основная проблема в том, что клиент ориентируется на вес и забывает про габариты. Надо учитывать, что трубы Изопрофлекс/Изопрофлекс-А(95А), Касафлекс, как и трубы Упонор (Uponor) смотаны в бухты высота, которых превышает 220 см и может достигать до 280 см.
А клиент узнав, что масса груза не превышает 500 кг отправляет за ним крытую Газель или какой-нибудь иностранный аналог для негабаритных перевозок типа Хендай Портер, Рено Мастер, Пежо Боксер и т д.
Высота задних дверей кузова у этих машин немногим больше двух метров, поэтому бухта туда просто не влезает. Иногда, можно погрузить небольшую бухту в автомобиль такого типа наклонив ее, но это чревато повреждениями кузова т.к. бухта большей частью своего веса давит в этом случае на верхнюю часть его (кузова) боковой стенки.
Бывает клиенты отправляют затентованную Газель, рассчитывая на то, что тент можно откинуть, тогда будет возможность осуществить верховую погрузку с помощью подъемного крана, но они забывают, что стенки у такой Газели на порядок слабее, чем модели с закрытым кузовом. В Газель с откидными низкими бортами такую бухту можно погрузить положив ее одной стороной на борт, но тогда она будет торчать за пределы кузова, чем не упустят воспользоваться чуткие к таким мелочам сотрудники ГИБДД.

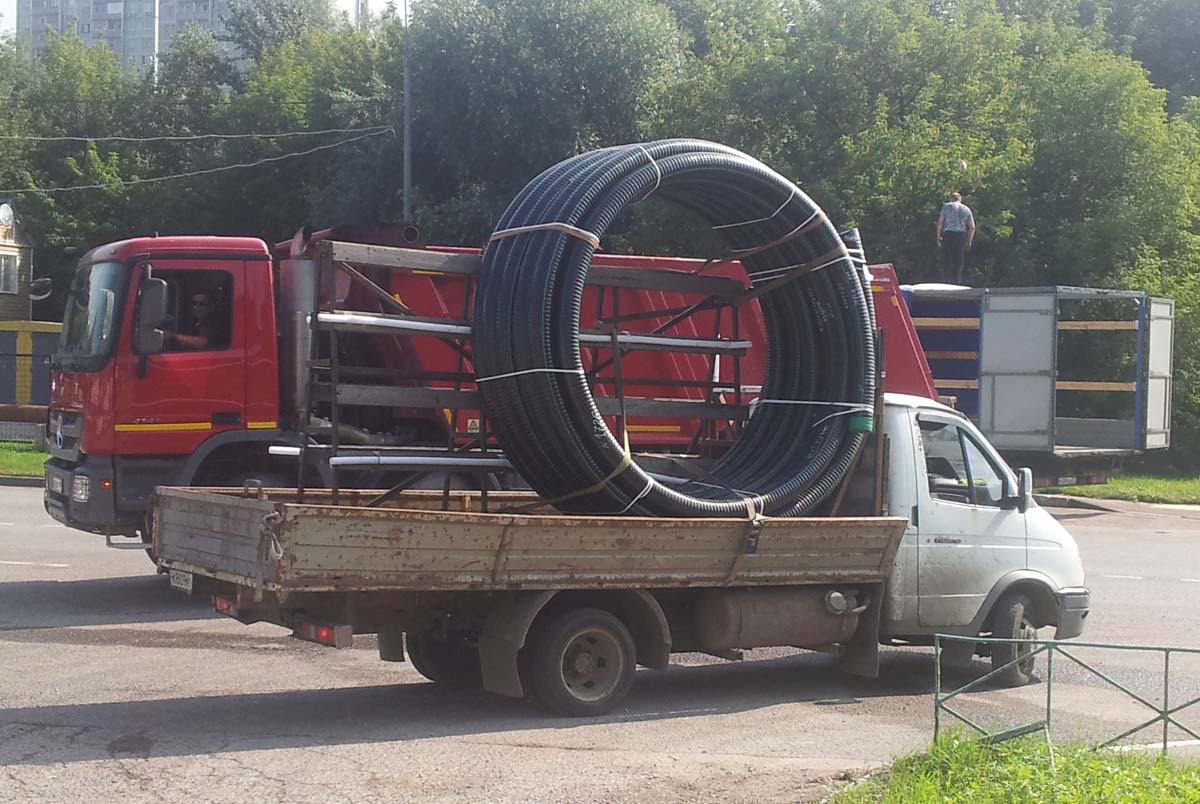

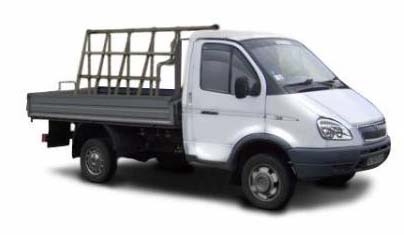

Есть хороший вариант бюджетной перевозки таких труб с помощью Газели-Пирамиды.Такие автомобили часто можно встретить на дорогах перевозящими пластиковые стеклопакеты (окна). Но тут надо понимать, что толщина перевозимой бухты не должна превышать 60 см (75 для расширенного борта), иначе откидной борт невозможно будет закрыть.

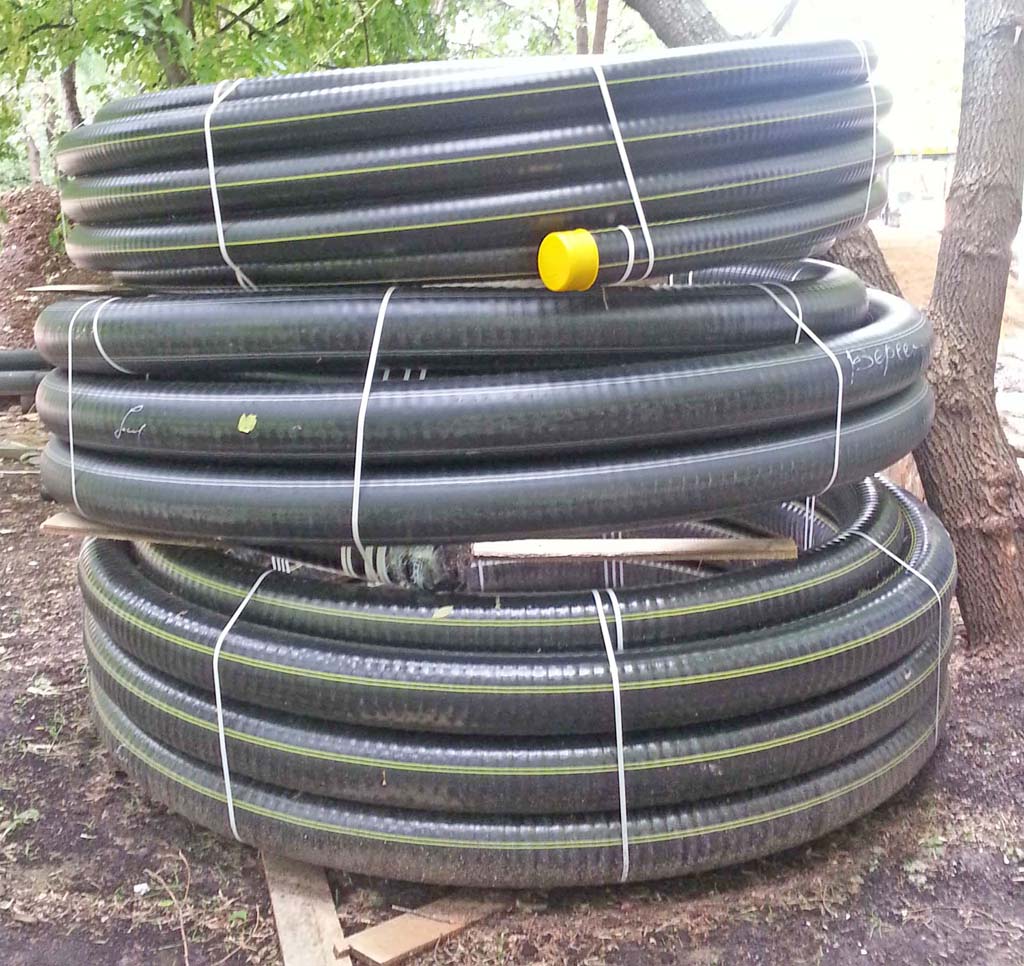

Таких бухт можно увезти на такой Газели две за раз, - по одной с каждого борта. Как понять какой тольщины будет бухта? В нижеприведенной таблице можно увидеть высоту бухты и максимальную длину в бухте для труб Изопрофлекс и Касафлекс. Ширина максимальной бухты примерно 120 см, поэтому, зная длину Вашего отрезка трубы, можно пропорционально определить, какая у него будет ширина. Для труб Упонор (Uponor) нужно ориентироваться на на последнюю таблицу.
ТИП ТРУБЫ |
СТАНДАРТНЫЙ МЕТРАЖ БУХТЫ |
СТАНДАРТНАЯ ВЫСОТА БУХТЫ |
МАКСИМАЛЬНЫЙ МЕТРАЖ НА БАРАБАНЕ |
ИЗОПРОФЛЕКС (ИЗОПРОФЛЕКС 95А) |
|||
25/63 |
250 |
226 см |
2660 |
32/63 |
250 |
226 см |
2660 |
40/75 |
217 |
230 см |
1500 |
50/90 |
175 |
236 см |
1170 |
63/100 |
161 |
240 см |
900 |
63/110 |
133 |
244 см |
750 |
75/110 |
133 |
244 см |
750 |
90/125 |
120 |
250 см |
650 |
110/145 |
107 |
258 см |
440 |
110/160 |
100 |
264 см |
330 |
140/180 |
80 |
272 см |
200 |
160/200 |
135 |
||
КАСАФЛЕКС |
|||
55/110 |
133 |
244 см |
750 |
66/125 |
120 |
250 см |
650 |
86/145 |
107 |
258 см |
440 |
109/160 |
100 |
264 см |
330 |
143/200 |
80 |
280 см |
200 |
Таблица для расчета ширины бухт труб Упонор (Uponor). Данная таблица относится к трубе Упонор Аква в однотрубном исполнении (Uponor Aqua Single), но по ней можно ориентироваться для расчетов габаритов бухт и других труб Упонор (Uponor), таких как Упонор Термо (Uponor Thermo Single), Упонор Термо Твин(Uponor Thermo Twin), Упонор Аква Твин(Uponor Aqua Twin), Упонор Вариа (Uponor Varia), Упонор Кватро (Uponor Quattro). Смотреть нужно на внешний диаметр трубы (диаметр вместе с изоляцией).Труба в 200-ом кожухе (с внешним диаметром 200) идет бухтами по 100м, остальные по 200м.
Размер duxs/D,мм |
Длина,м допуски |
Удельный вес, кг/м |
Объем,л/м |
Наружный диаметр бухты,мм |
Ширина бухты,мм |
Вес бухты,кг |
28х4,0/140 |
200±2 |
1,3 |
0,31 |
2250 |
1350 |
260 |
32х4,4/140 |
200±2 |
1,4 |
0,42 |
2250 |
1350 |
280 |
40х5,5/175 |
200±2 |
2,4 |
0,66 |
2350 |
1850 |
480 |
50х6,9/175 |
200±2 |
2,7 |
1,03 |
2350 |
1850 |
540 |
63х8,7/175 |
200±2 |
3,2 |
1,63 |
2350 |
1850 |
640 |
75х10,3/200 |
100±2 |
4,3 |
2,31 |
2450 |
1400 |
430 |
90х12,3/200 |
100±2 |
5,0 |
3,26 |
2450 |
1400 |
500 |
110х15,1/200 |
100±2 |
6,5 |
4,85 |
2450 |
1400 |
650 |

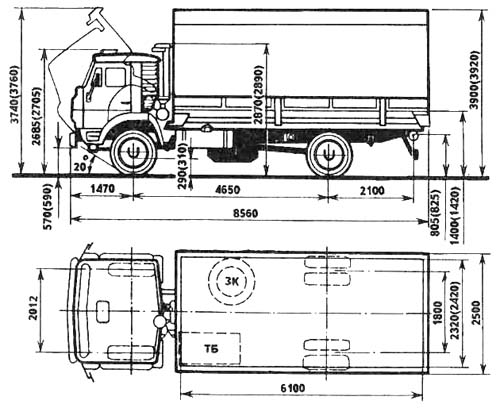

Если объем заказа не позволяет заказать Газель-Пирамиду, то необходимо заказывать грузовой автомобиль желательно с открытым кузовом и увеличенными бортами. Если диаметры бухт менее 2.4 метров, то подойдет, например, Камаз. На картинке снизу Камаз с низким бортом.

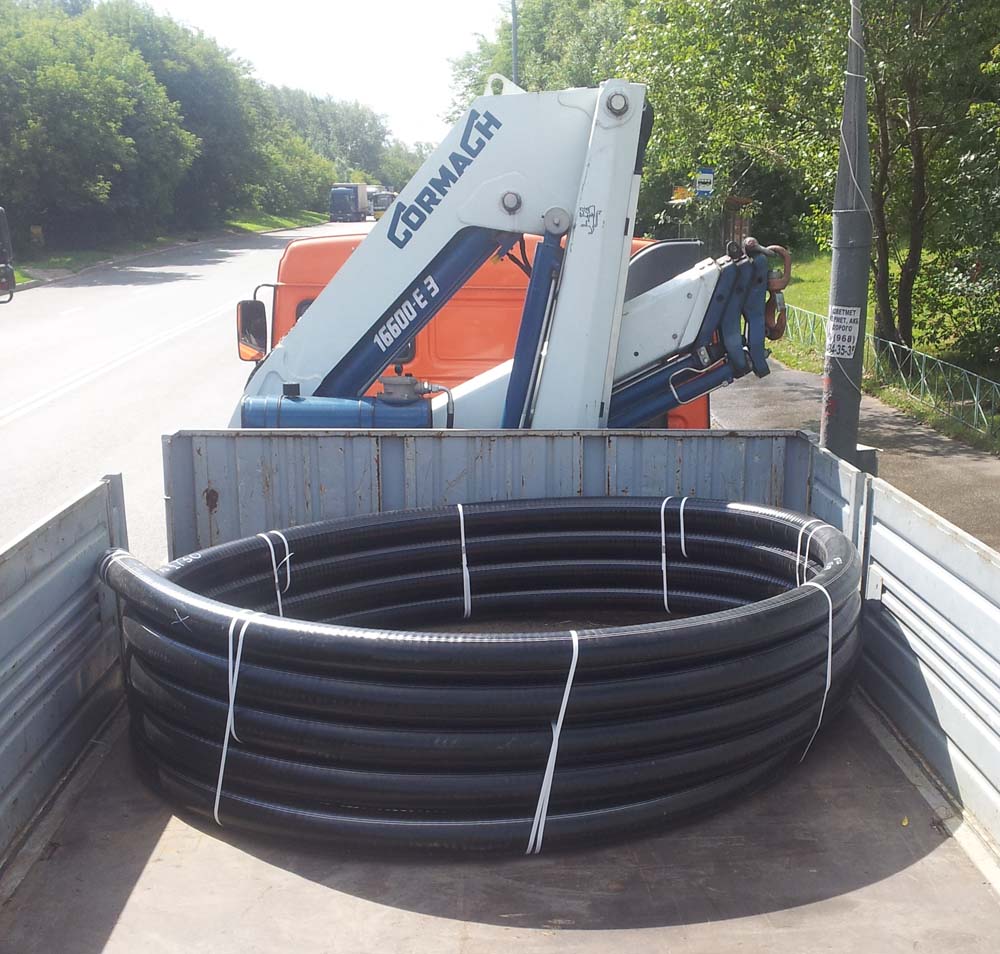

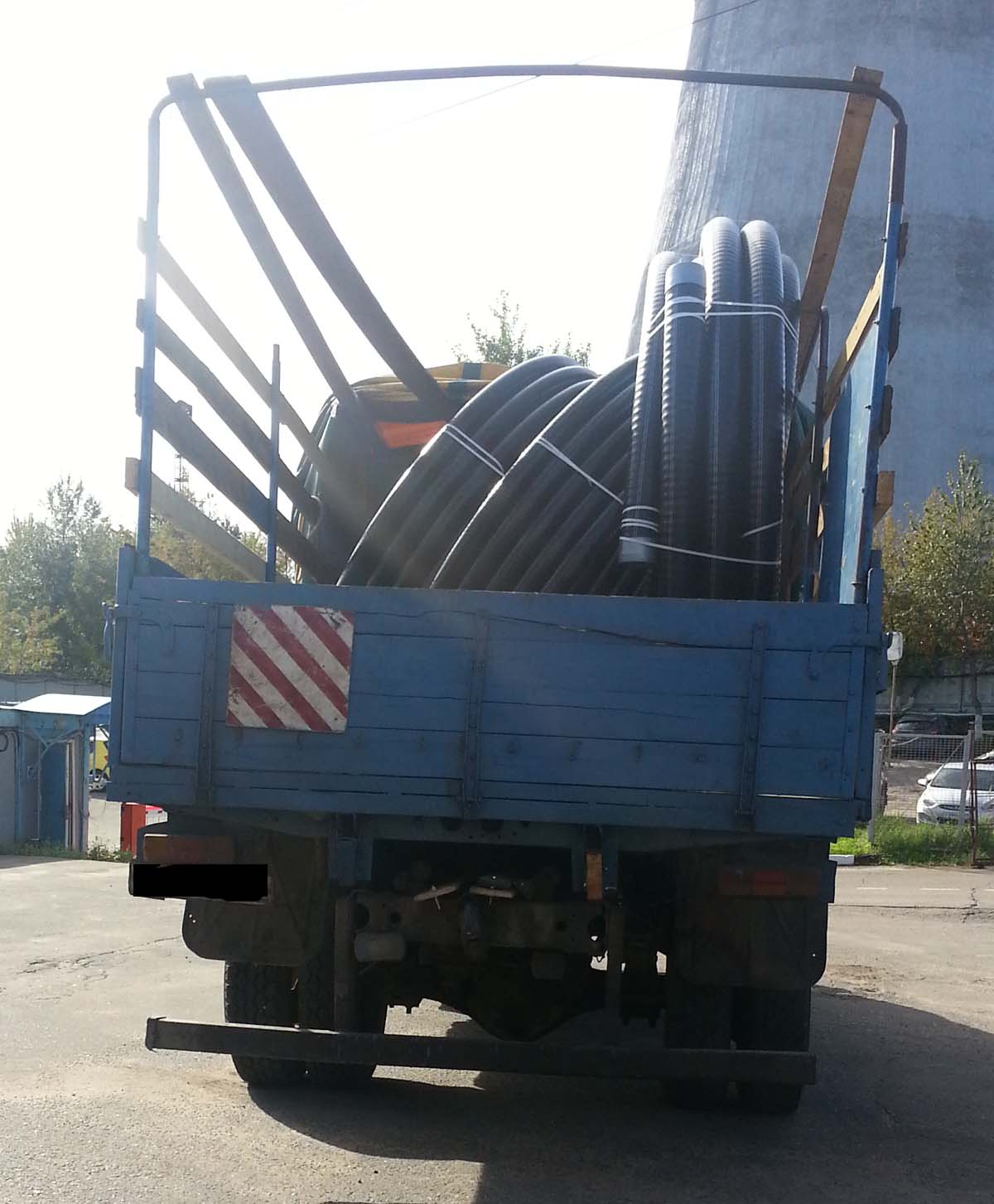

Бухты можно расположить перпендикулярно кузову, прислонив к кабине. Если бухты больших диаметров и их общая ширина до 230 мм (250 мм в зависимости от модификации кузова), то можно расположить их вдоль кузова, привязав их к его передней части, чтоб не скатились во время транспортировки. Если общая ширина бухт меньше, то есть шанс потерять бухту через борт т.к. у Камаза с высоким бортом, высота борта примерно 130 мм. Трубы Касафлекс самого маленького диаметра (55/110) могут поместиться в кузов плашмя. В картинке ниже видно, что левый борт закрыть до конца в данном случае не получилось.
Кроме Камазов существует масса других грузовых автомобилей пригодных для перевозки труб Изопрофлекс, Касафлекс или гибких труб Упонор представленных на нашем сайте (www.ecofleks.ru), главное обращать внимание на высоту бортов, возможность вертикальной загрузки или достаточного по высоте проема дверей кузова и наличие ремней для надежного крепления бухт.

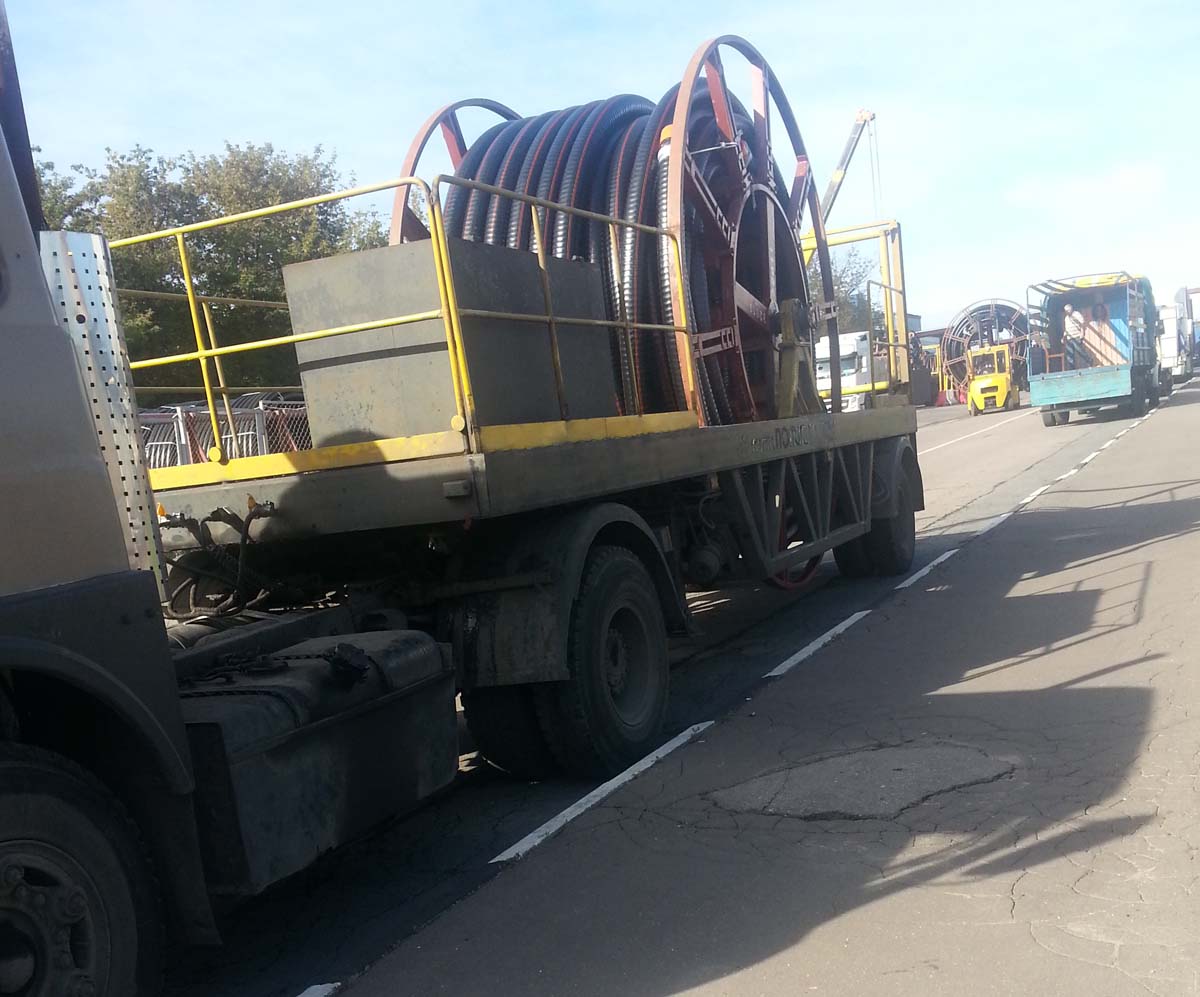

Трубы Изопрофлекс или Касафлекс 160-го диаметра перевозятся только на барабанах спецтранспортом завода.
